반도체 설비에서 기체 몰 질량과 설비 챔버 내부 압력의 관계

반도체 설비에서 사용되는 가스의 몰 질량과 챔버 내부 압력은 밀접한 관계가 있다. 가스의 특성과 압력 조건에 따라 질량 유량, 확산 속도, 반응성이 달라지기 때문이다. 이를 이해하기 위해 이상 기체 방정식과 압력 변화에 따른 거동을 살펴보겠다.

1. 이상 기체 방정식과 압력의 영향

이상 기체 상태 방정식은 다음과 같다.

PV = nRT

이를 변형하면 몰 수(n)는 다음과 같이 표현된다.

n = PV / RT

여기서
P = 압력 (atm)
V = 부피 (L)
n = 몰 수 (mol)
R = 기체 상수 (0.0821 L·atm/(mol·K))
T = 절대 온도 (K)

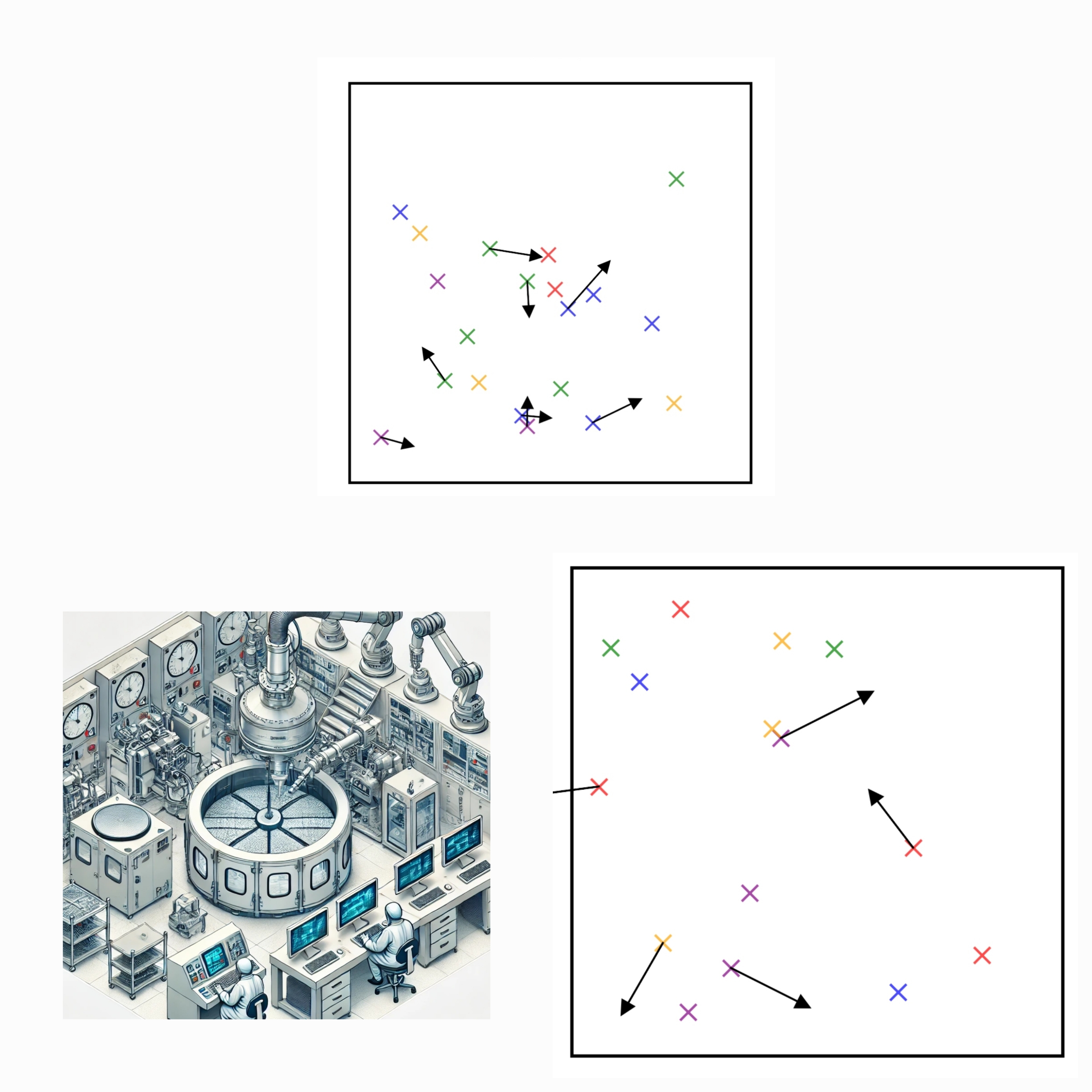

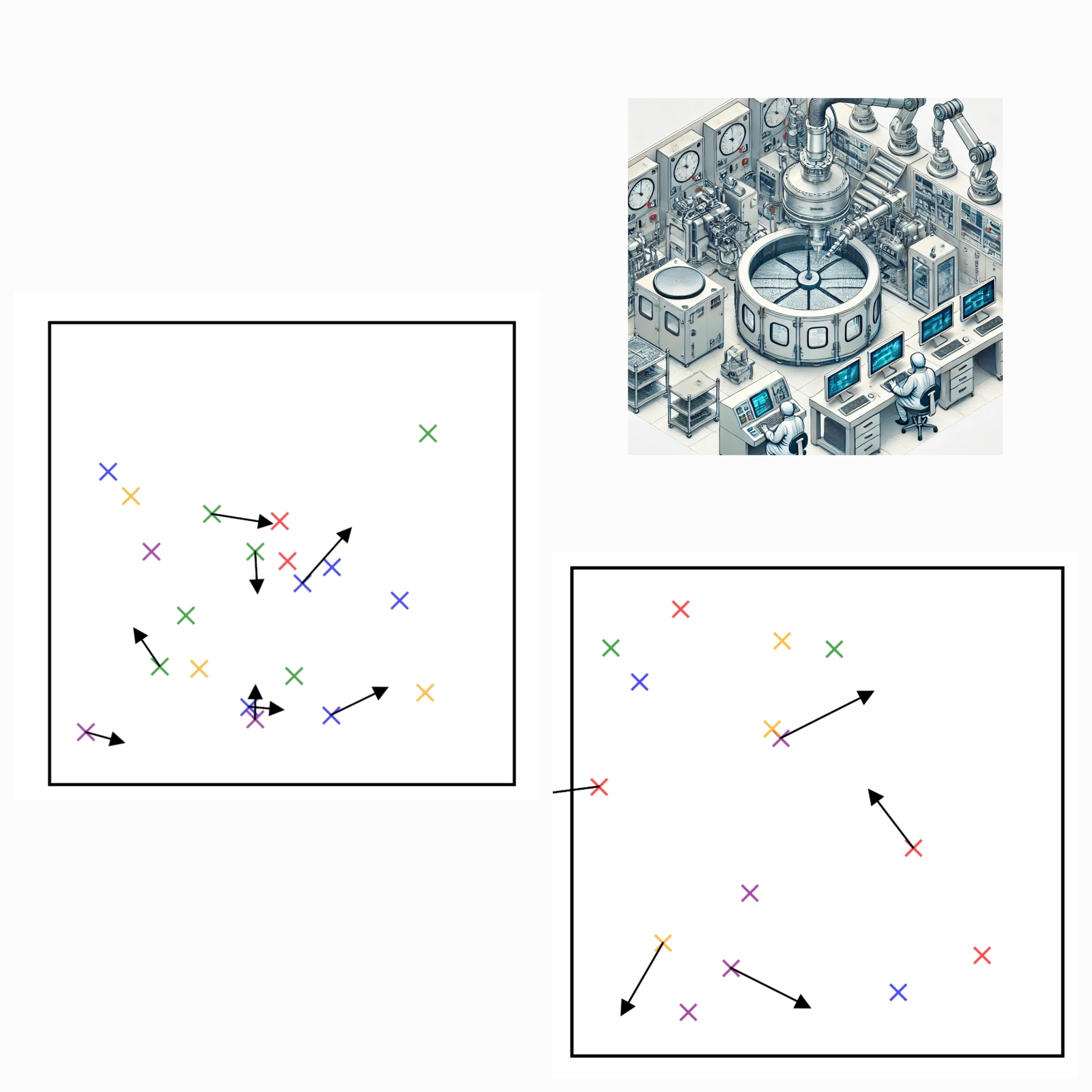

이 식에서 알 수 있는 것은 챔버 내부 압력이 증가하면 같은 부피 내에서 몰 수(n)가 증가한다는 점이다. 즉, 같은 부피에 더 많은 기체 분자가 존재하게 된다.

2. 몰 질량과 압력 변화의 영향

몰 질량이 다른 가스는 동일한 압력에서도 거동이 다를 수 있다. 이를 두 가지 경우로 나누어 살펴보겠다.



>>> 챔버 내부 압력이 일정할 때

만약 챔버 내부 압력이 일정하고, 동일한 유량의 서로 다른 가스를 주입한다고 가정하면, 가스의 몰 질량(M)에 따라 챔버 내부의 질량 밀도(ρ)는 달라진다.

ρ = PM / RT

같은 압력과 온도에서 몰 질량이 클수록 챔버 내부의 질량 밀도가 증가한다. 즉, 같은 부피에서 무거운 가스가 더 많이 존재하게 된다.


>>> 챔버 내부 압력이 변화할 때

챔버 내부 압력이 증가하면 동일한 온도에서 기체의 몰 수(n)가 증가하며, 결과적으로 기체의 총 질량도 증가한다. 하지만 몰 질량이 큰 가스와 작은 가스는 압력 변화에 따른 거동이 다르게 나타날 수 있다.

- 몰 질량이 큰 가스(O₂, SF₆ 등)는 분자가 무겁고 평균 자유 경로(mean free path)가 짧아져 확산 속도가 느려질 수 있다.
- 몰 질량이 작은 가스(He, H₂ 등)는 분자가 가벼워서 같은 압력 변화에서도 빠르게 확산하고 퍼질 가능성이 높다.

결과적으로, 챔버 압력이 증가할수록 가벼운 기체는 더 빨리 퍼지고, 무거운 기체는 확산 속도가 상대적으로 느려질 수 있다.

3. 실제 공정에서의 적용

>>> 압력과 에칭 반응성

반도체 공정에서 챔버 내 가스 압력은 에칭 속도와 균일성에 중요한 영향을 미친다. 압력이 증가하면 기체 분자의 충돌 빈도가 증가하여 반응성이 높아지지만, 너무 높으면 확산 속도가 느려지고 에칭 균일성이 저하될 수 있다.

- 몰 질량이 큰 가스(SF₆, Cl₂ 등)는 낮은 압력에서 효과적으로 작동할 수 있다.
- 몰 질량이 작은 가스(He, Ar 등)는 높은 압력에서도 빠르게 퍼지고 반응성을 유지할 수 있다.



>>> 압력 변화에 따른 유량 조절

가스를 주입할 때는 MFC(Mass Flow Controller)를 사용하여 sccm 단위로 조절한다. 하지만 챔버 내부 압력이 변하면 유량에도 영향을 미치므로 압력 보정이 필요하다.

유량 조절 공식은 다음과 같다.

Q_actual = Q_set × (P_standard / P_actual)

여기서
Q_actual = 실제 유량
Q_set = 설정 유량
P_standard = 표준 압력 (보통 1 atm)
P_actual = 챔버 내부 실제 압력

즉, 챔버 압력이 낮아지면 동일한 설정값(sccm)에서도 실제 유량이 증가할 수 있다. 따라서 몰 질량이 다른 가스를 사용할 경우, 압력에 따른 보정이 필요하다.

4. 결론

1. 챔버 내부 압력이 증가하면 같은 부피에서 기체의 몰 수와 질량 밀도가 증가한다.
2. 몰 질량이 큰 가스는 압력이 증가할수록 밀도가 커지고 확산 속도가 느려질 수 있다.
3. 몰 질량이 작은 가스는 압력 변화에 빠르게 반응하고 퍼지는 속도가 빠르다.
4. 실제 반도체 공정에서는 압력 변화에 따라 유량 보정을 수행해야 한다.
5. 몰 질량이 다른 가스를 사용할 때는 압력과 확산 속도를 고려하여 최적의 공정 조건을 설정해야 한다.

이러한 관계를 이해하면 반도체 공정에서 최적의 가스 흐름과 압력 조건을 설정하는 데 도움이 된다.
